浅谈【市电检测】和【非火灾状态下】主电源断电时,为什么要设置应急时间不超过30min的规定?

        市电故障检测是监测市电异常的一种监测方式,分为干接点输入和AC220V输入两种市电故障检测方式。

      在应急照明集中电源箱现场安装接线过程中,较多的安装接线人员弄不明白这个“市电检测”的功能。


        在图(1)中,只有接主电源AC220V。我们知道主电源AC220V是给集中电源箱里面的电池组充电的。

      正常情况下,当电池充满电后,电池停止充电,进入涓流状态; 当主电源AC220V异常(断电)时(例如正常区域普通照明灯具因维保而临时断电等情况),集中电源箱自动转入应急状态,由电池放电,点亮所有的应急灯具,直到电池放完电后,应急灯具熄灭;

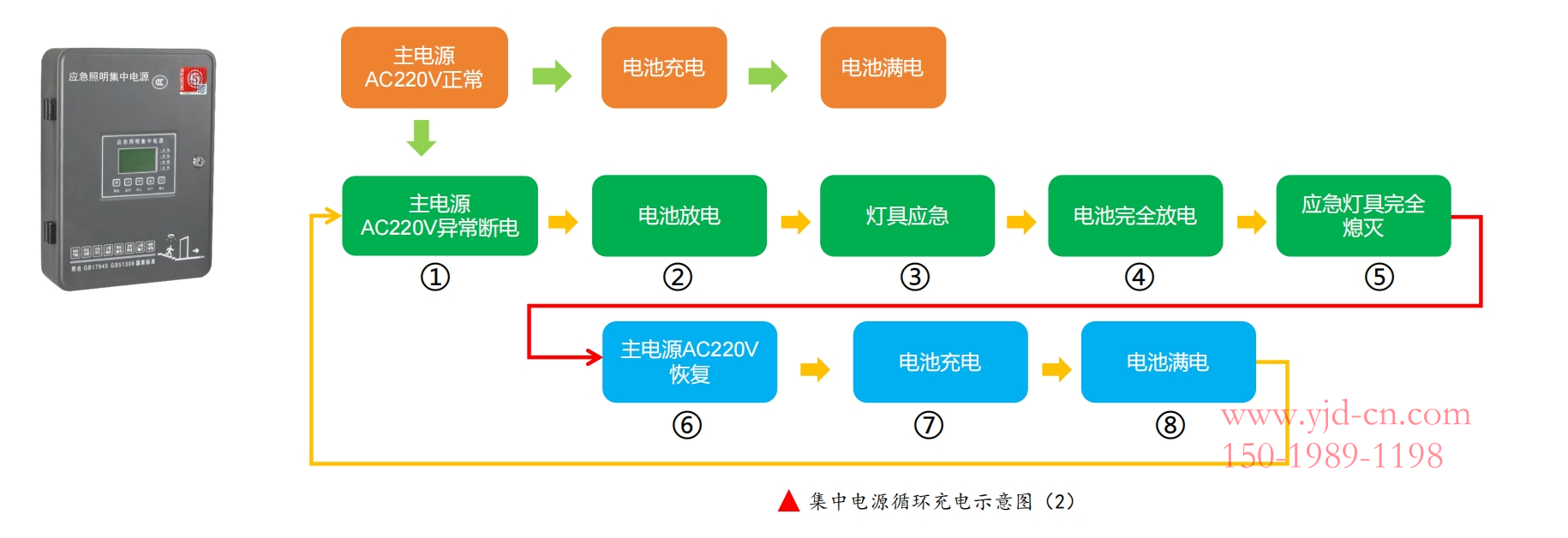

      当主电源AC220V恢复供电后,再次给电池充电,如此反复。如以下循环充电示意图:


        该循环示意图基本就是我们认知的传统的“充电-放电-充电”的模式。

    但是,示意图中的⑤→⑥的过程中,存在一个严重的问题。即当应急灯具完全熄灭(⑤)后,主电源AC220V未能及时恢复时或者恢复时间短(一般电池需要持续充电24h才能充满),如果突发火灾,此时集中电源箱内的电池已经放完电,应急灯具不能点亮,起不到应急照明及疏散的作用,此时处于火灾情况下;假如处于在光线较暗环境的(例如夜晚走廊通道、楼梯间、地下室等),可能还会引起人员的恐慌或没有疏散照明导致的踩踏等 情况的发生。

    为了避免以上类似问题的出现,也就引入了“市电检测”功能和“非火灾情况下,主电源断开后应急时间不应大于30min”的功能。


    在图(3)中,除了接主电源AC220V,还增加了市电检测AC220V功能。

    正常情况下,当电池充满电后,电池停止充电,进入涓流状态; 当某个区域的日常照明异常(如走廊或楼梯间的灯具维保需要临时断电等情况),也就是市电异常时(B端口断电),主电源AC220V(A端口)没有断电,集中电源箱立即转入市电断电状态,启动所有的应急灯具点亮,给人员提供疏散照明;此时处于非火灾状态下,由于A端口一直有电,所以在市电断电情况下,集中电源箱不会启动内置的电池组供电,而是由A端口的主电源一部分电流给电池充电,一部分点亮应急灯具。

    市电恢复后,应急电源箱和应急灯具自动恢复到正常状态。这样就保证了:

        ①即使在没有恢复B端口通电情况下,突发火灾时,A端口断电,集中电源箱内置的电池组还有电量,转入到应急状态,启动内置的电池组供电,点亮所有的应急灯具,保证火灾情况下能够提供疏散照明;

         ②在主电源AC220V未断电情况下,市电断电时能够点亮应急照明灯具。例如:夜晚,商场的某个区域正常照明异常断电,普通正常照明灯具全部熄灭,如果没有【市电检测】 功能,集中电源箱的主电源又没有断电情况下,应急照明灯具是不点亮的,在没有疏散照明的情况下,这样势必引起人员恐慌等混乱局面。

     因此,在接有市电检测(有AC220V和干接点端口选择)的情况下,市电异常断开,主电源没有断开,主电源的一部分电流供灯具点亮,一部分电流给电池保持充电,不会启用内置的电池组供电,保证了电池的电量在突发火灾时能够起到疏散照明的作用。


        实际使用中,如果项目没有条件或要求设置“市电检测”的,可以在集中电源箱显示屏面板上根据菜单选项,设置成【开】与【关】,如上图(5);

    开:市电检测功能启用;

    关:市电关断检测功能不起作用。

    为防止由于市电异常断开,导致突发火灾时由于集中电源电池电量未能正常输出,防止意外的发生,建议在设计和施工时,将“市电检测”功能充分地利用起来。

    劳士应急照明集中电源及分配电箱,是具有干接点和市电异常检测端口的,是符合国家标准的。
